Headlight Tester

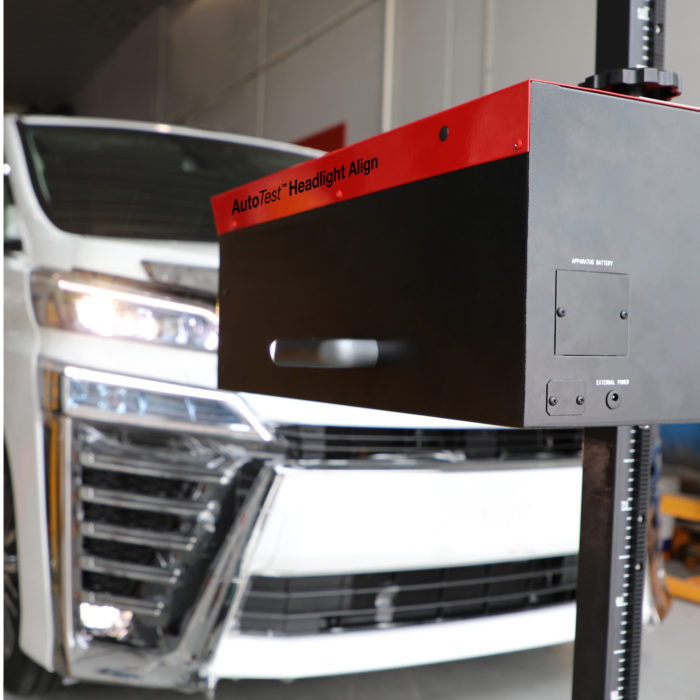

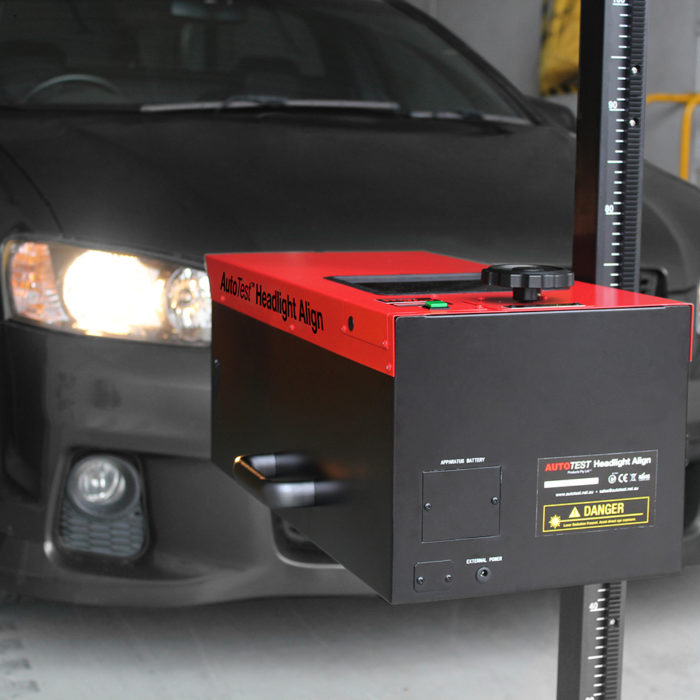

AutoTest Headlight Align Tester adalah alat uji lampu utama kendaraan bermotor berkualitas profesional yang cocok untuk semua jenis lampu depan (tinggi, rendah, kabut termasuk lampu XENON dan LED). Itu dilengkapi dengan manual perakitan, operasi dan kalibrasi dan deklarasi kesesuaian.

Headlight Tester

Pengetesan lampu sorot dengan metode Headlamp Screen dan Testing memerlukan jarak ukuran 12m x 2,5m pada permukaan tanah yang rata/datar. Menggunakan AutoTest Headlight Align, Anda hanya memerlukan 5m x 2,5m untuk pengujian yang akurat dan sesuai. Menjadikannya penggunaan ruang pengujian / garasi Anda secara efektif.

Others

  1. Measuring distance: 500mm
  2. Power consumption: <0.5W
  3. Net Weight: 26kg
  1. Compliant with ADR 46 (Vehicle Standard Australian Design Rule 46/00 Headlamps), Compliant with ECE R48 Rule 48
  2. Kemampuan ukur: Luminous intensity: 0 100,000cd

Alat Uji Lampu ini dilengkapi dengan cermin untuk memantulkan sinar dari lensa menuju ke photocell. Ketika cermin ini kotor maka sinar yang di pantulkan ke photocell akan mempengaruhi hasil dari intesitas cahaya yang di baca oleh elektronika amplifiernya. Elektronika amplifier berfungsi untuk menguatkan tegangan yang masuk dari photocell setelah ada cahya menmbus dan masuk ke photocell.

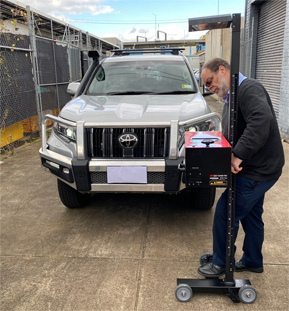

Step-1 Step-2 Step-3

Features :

  1. Robust anti-tip base fitted with large castor wheels for easy manoeuvring.
  2. Laser pointer for easy positioning of the unit.

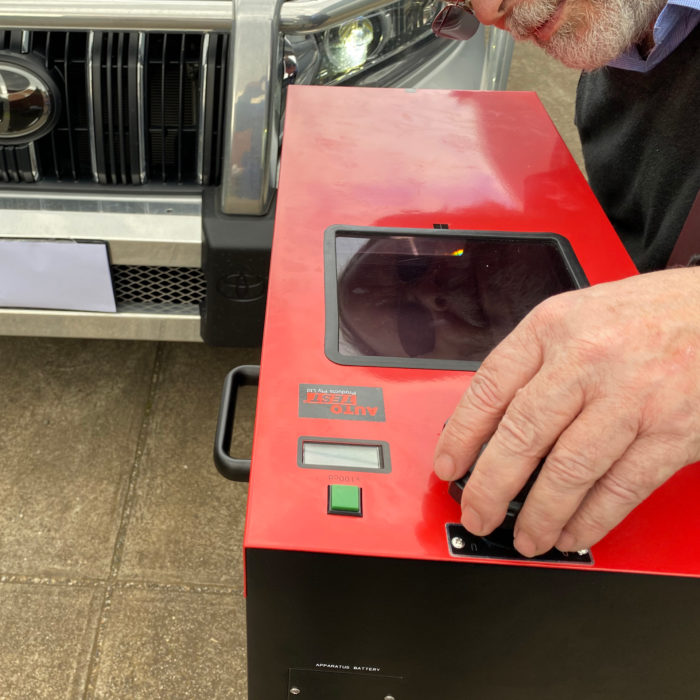

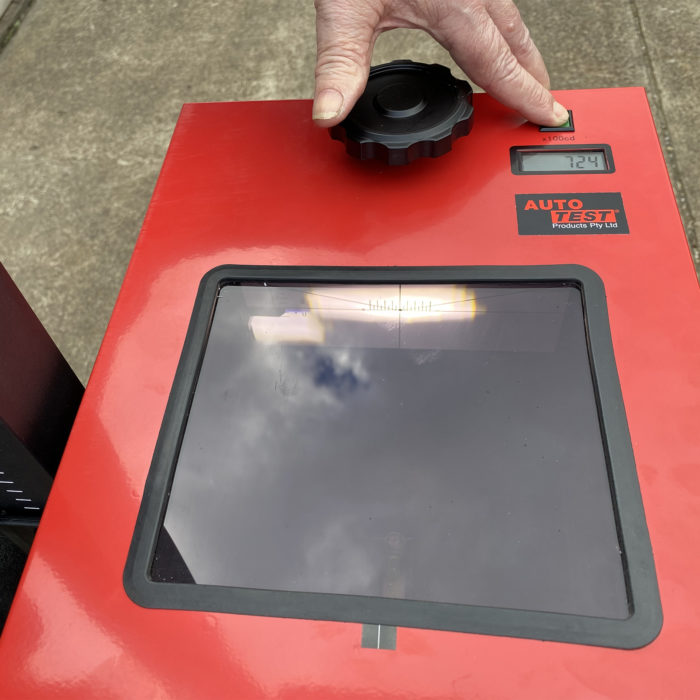

  3. Digital lux meter and wide measuring window.
  4. Manual optic alignment visor for easy parallel alignment.
  5. Easy-to-use height adjustment lock mechanism.
  6. Compliant with ADR 46 (Vehicle Standard Australian Design Rule 46/00 Headlamps)
  7. Compliant with ECE R48 Rule 48
Step-4 Step-5 Step-6

Specification

  1. Ambient Temperature: -10°C to 40°C
  2. Relative Humidity: Less than 95%
  3. Atmospheric Pressure: 70.0KPa 106.0KPa
  4. Power supply: DC9V battery or 12v car battery or cigarette lighter (maximum input voltage 25V)
  5. Floor: The instrument and the vehicle must be placed at the same surface, Gradient and out of level shall not exceed 3%.
  6. Central elevation of the headlight: 30cm 1,400cm
  7. Luminous intensity: 0 100,000cd
  8. Optic axis deviation of high beam and low beam:
    1. Left Right: L 4%/10m R 4%/10m (L 40cm/10m R 40cm/10m)
    2. Up Down: U 2%/10/m- D 4%/10m (U 20cm/10m D 40cm/10m)
  9. Measuring distance: 500mm
  10. Power consumption: <0.5W
  11. Net Weight: 26kg
